// Arduino Midi Filter
// Version 1.2 by Christian Streng
// Midi Out is on Channel 1.
// www.christianstreng.de/arduino-midi-filter

#include <MIDI.h>

MIDI_CREATE_DEFAULT_INSTANCE();

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  MIDI.begin(MIDI_CHANNEL_OMNI);
  MIDI.turnThruOff();
  MIDI.setHandleNoteOn(MyHandleNoteOn);
  MIDI.setHandleNoteOff(MyHandleNoteOff);
  MIDI.setHandleControlChange(MyHandleControlChange);
  MIDI.setHandleProgramChange(MyHandleProgramChange);
  MIDI.setHandlePitchBend(MyHandlePitchBend);
  MIDI.setHandleClock(MyHandleClock);
}

void loop() {
  MIDI.read();
}

void MyHandleNoteOn(byte channel, byte number, byte velocity) {
    MIDI.sendNoteOn(number, velocity, 1);
    digitalWrite(LED_BUILTIN, HIGH);
}

void MyHandleNoteOff(byte channel, byte number, byte velocity) {
    MIDI.sendNoteOff(number, velocity, 1);
    digitalWrite(LED_BUILTIN, LOW);
}

void MyHandleControlChange(byte channel, byte number, byte value) {
    MIDI.sendControlChange(number, value, 1);
}

void MyHandleProgramChange(byte channel, byte program) {
    MIDI.sendProgramChange(program, 1);
}

void MyHandlePitchBend(byte channel, int value) {
    MIDI.sendPitchBend(value, 1);
}

void MyHandleClock(byte tempo) {
    MIDI.sendRealTime(tempo);
}

Der Beitrag Arduino MIDI Filter mit LED erschien zuerst auf Christian Streng.

#include <MIDI.h>

// Arduino Midi Filter
// Version 1.1 by Christian Streng
// Midi Out is on Channel 1.
// www.christianstreng.de/arduino-midi-filter

MIDI_CREATE_DEFAULT_INSTANCE();

void setup() {
MIDI.begin(MIDI_CHANNEL_OMNI);
MIDI.turnThruOff();
MIDI.setHandleNoteOn(MyHandleNoteOn);
MIDI.setHandleNoteOff(MyHandleNoteOff);
MIDI.setHandleControlChange(MyHandleControlChange);
MIDI.setHandleProgramChange(MyHandleProgramChange);
MIDI.setHandlePitchBend(MyHandlePitchBend);
MIDI.setHandleClock(MyHandleClock);
}

void loop() {
MIDI.read();
}

void MyHandleNoteOn(byte channel, byte number, byte velocity) {
MIDI.sendNoteOn(number, velocity, 1);
}
void MyHandleNoteOff(byte channel, byte number, byte velocity) {
MIDI.sendNoteOff(number, velocity, 1);
}
void MyHandleControlChange(byte channel, byte number, byte value) {
MIDI.sendControlChange(number, value, 1);
}
void MyHandleProgramChange(byte channel, byte program) {
MIDI.sendProgramChange(program, 1);
}
void MyHandlePitchBend(byte channel, int value) {
MIDI.sendPitchBend(value, 1);
}
void MyHandleClock(byte tempo) {
MIDI.sendRealTime(tempo);
}

Update: Arduino MIDI Filter mit LED

Der Beitrag Arduino Midi Filter mit Midi Clock erschien zuerst auf Christian Streng.

Voraussetzungen für das Gelingen sind ein Arduino Uno, die Arduino-Midi-Library, ein Midi-Shield bzw. selbst gebaute Midi In und Out für den Arduino sowie folgender Sketch, den ich zusammenprogrammiert habe:

#include <MIDI.h>

// Arduino Midi Filter
// Version 1.0 by Christian Streng
// Midi Out is on Channel 1.
// www.christianstreng.de/arduino-midi-filter

MIDI_CREATE_DEFAULT_INSTANCE();

void setup() {
MIDI.begin(MIDI_CHANNEL_OMNI);
MIDI.turnThruOff();
MIDI.setHandleNoteOn(MyHandleNoteOn);
MIDI.setHandleNoteOff(MyHandleNoteOff);
MIDI.setHandleControlChange(MyHandleControlChange);
MIDI.setHandleProgramChange(MyHandleProgramChange);
MIDI.setHandlePitchBend(MyHandlePitchBend);
}

void loop() {
MIDI.read();
}

void MyHandleNoteOn(byte channel, byte number, byte velocity) {
MIDI.sendNoteOn(number, velocity, 1);
}
void MyHandleNoteOff(byte channel, byte number, byte velocity) {
MIDI.sendNoteOff(number, velocity, 1);
}
void MyHandleControlChange(byte channel, byte number, byte value) {
MIDI.sendControlChange(number, value, 1);
}
void MyHandleProgramChange(byte channel, byte program) {
MIDI.sendProgramChange(program, 1);
}
void MyHandlePitchBend(byte channel, int value) {
MIDI.sendPitchBend(value, 1);
}

Mit diesem Sketch sendet der Arduino nur auf Kanal 1 (Standardkanal z.B. für den Meeblip Triode). Der Sketch lässt sich aber auch leicht an eigene Bedürfnisse anpassen. Die Implementierung der Midi Clock fehlt.

UPDATE 1: Meine erste Aktualisierung des Programmcodes ermöglicht das Weitergeben der Daten der Midi Clock.

UPDATE 2: Diese zweite Aktualisierung des Programmcodes lässt eine LED bei Notenweitergabe zur Kontrolle leuchten.

Der Beitrag Arduino Midi Filter erschien zuerst auf Christian Streng.

Midi Drum Kit

PDF

Complete Midi Drum Kit

Der Beitrag Midi Drum Kit erschien zuerst auf Christian Streng.

Der Beitrag Mini Cyber Drum erschien zuerst auf Christian Streng.

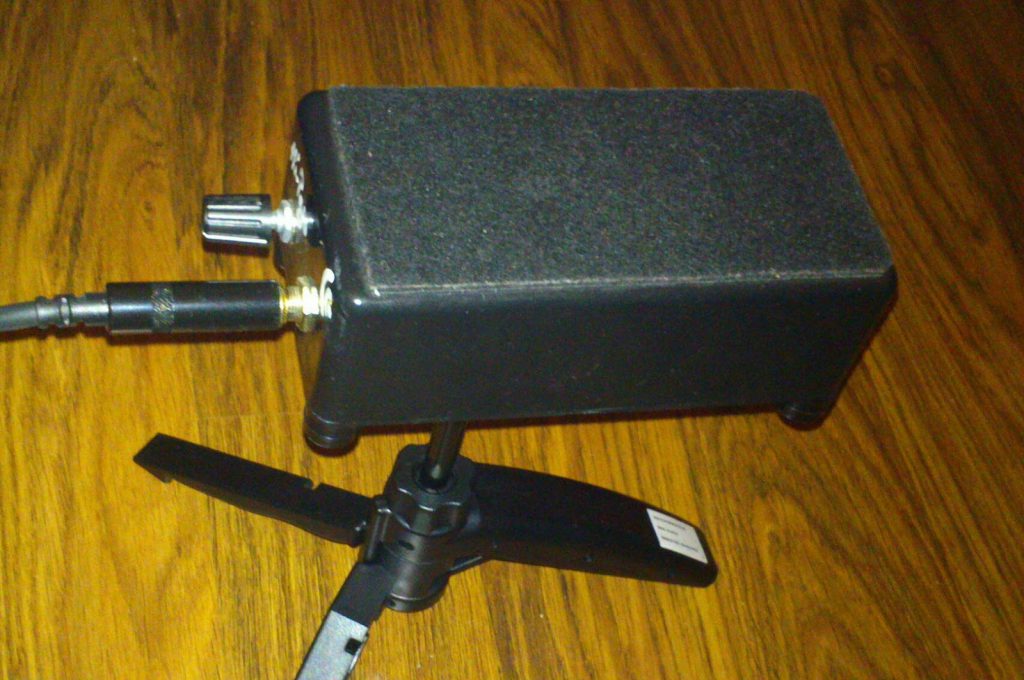

Die aktive Version der passiven Cyber Box. Der Vorverstärker war ursprünglich für eine Akustikgitarre gedacht, verrichtet aber auch in der Cyber Box Deluxe eine hervorragende Arbeit. Befeuert durch einen 9-Volt-Block kommt aus dem Klinkenausgang ein toll klingender Sound, wenn man mit dem Fuß den Beat klopft. Zusätzlich gibt es einen Regler für die Lautstärke und einen Einschalthebel. Um das Gerät in ein Drum Kit zu hängen und mit Sticks zu malträtieren gibt es unten einen Schraubanschluss für ein Stativ. Zum Transportieren existieren zwei Pins für einen Gurt.

Die Box selbst besteht aus einer hochwertigen Zigarrenbox aus der Dominikanischen Republik. Der Tonabnehmer ist ein Piezo, der noch einmal separat in Holz gefasst ist, um Rückkopplungen zu vermeiden. Der Filzbelag auf der Oberseite dämpft die Höhen, die naturgemäß bei einem Piezo leicht überbetont übertragen werden. Außerdem schützt er die Holzoberseite. Das gute Stück kann natürlich auch wunderbar als Midi Drum Trigger eingesetzt werden.

Kein Problem, wenn das Gerät nicht ausgeschaltet wurde: Es fließt nur Strom, wenn ein Kabel eingesteckt ist.

Der Beitrag Cyber Box Deluxe erschien zuerst auf Christian Streng.

Das Holz derCyber Snare 2.0 wurde mit echtem „Gun Stock Finish“ präpariert, um es widerstandsfähig und wetterfest zu machen. Der neue Tragehaken ist stärker und sicherer als der Haken der alten Cyber Snare, außerdem habe ich die Abschirmung des Signals vom Pickup weiter optimiert. Last but not least besitzt die Cyber Snare 2.0 einen schraubbaren Stativanschluss, um sie z.B. in ein Drum Kit einbauen zu können.

Cyber Snare 2.0 auf kleinem Stativ

mehr Info

Der Beitrag Cyber Snare Version 2.0 erschien zuerst auf Christian Streng.

Ich habe ein Loch in der Grundplatte aufgebohrt, damit ein Stativadapter eingeschraubt werden kann. Die passende Mutter zur Befestigung wird über eine kleine Schraube inklusive Mutter in einem anderen Loch befestigt. Somit kann das gute Stück nicht verloren gehen und ist immer dabei. Die Cyber Hat 2.0 kann somit leicht als Midi Drum Trigger in ein bestehendes Drum Kit integriert werden.

Der Beitrag Cyber Hat Version 2.0 erschien zuerst auf Christian Streng.

Der Beitrag Cyber Crash Version 2.0 erschien zuerst auf Christian Streng.

Die geschnitzten Karten sind leider nicht mehr sichtbar, dafür ist das Ansprechverhalten der Box präziser und gleichmäßiger, wenn man sie als Midi Drum Trigger benutzt. Die Oberfläche ist einfach gleichmäßiger als bei der alten Version der Cyber Box. Man kann sogar einen Scratch-Sound mit den Fingern erzeugen. Als analoge Stompbox funktioniert sie natürlich weiterhin. Außerdem habe ich die Abschirmung und die Standfüße verbessert sowie einen griffigeren Potiknopf angebracht.

mehr Info

Cyber Box Deluxe

Der Beitrag Cyber Box Version 2.0 erschien zuerst auf Christian Streng.
